DID  LCD屏的顯示原理

1  液晶（Liquid Crystal）

“液晶”是液態晶體的簡稱，它是一種既像液體，又擁有晶體光學特性的物質。液晶分子的排列有一定秩序，在外界電場的作用下液晶分子的排列會發生變化。



2  液晶屏（Liquid Crystal Display，以下簡稱LCD）

液晶屏是由兩塊平行的薄玻璃板構成，玻璃板之間的距離非常小，填充的是被分割成很小單元的液晶體。液晶本身不發光，它依靠背光燈管作為光源，通過控制加在液晶體上的電壓使液晶體的透光性產生變化而顯示出不同的顏色，使屏幕顯示出彩色的圖像。液晶屏的優勢在于屏體厚度薄、重量輕、分辨率高、無輻射、單元顯示面積大、畫面穩定無閃爍、色彩還原性好，低能耗和環保等特點。



3  DID  LCD

它是是繼NB、PC及TV之后的第四代LCD產品。以其卓越的顯示性能，已經成為人們認同的當前最高端、最理想的工業級液晶顯示屏。



4  DID拼接顯示屏

DID拼接顯示屏是上海帕加尼網絡科技有限公司最新技術產品，它以單屏分辨率累加的方式為客戶提供了一個超高分辨率、超大顯示面積的液晶顯示屏，通過內置圖像處理器可以實現多路信號的實時顯示、多種類型信號實時顯示等功能。高清晰DID液晶拼接顯示屏將目前最卓越的DID高清晰度、高亮度與高色域的液晶顯示技術、先進的硬件拼接技術、多屏圖像處理技術、信號切換技術等合為一體，形成一個擁有高亮度、高清晰度、低功耗、高壽命，先進的DID液晶拼接顯示系統。





DID  LCD屏的顯示特征



1 高亮度

與TV和PC液晶屏相比，DID液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而DID液晶屏的亮度可以達到450cd/㎡、 700cd/㎡、 1000cd/㎡、 1500cd/㎡。



2 高對比度

DID 液晶屏具有3000：1的對比度，是傳統PC或TV屏的一倍以上，是一般背投的三倍。



3 更好的彩色飽和度

目前普通CRT的彩色飽和度只有50％左右，而DID LCD可以達到92%的高彩色飽和度，還能對動態畫面進行色彩的校準，這樣就能確保畫面輸出的精確和穩定。



4 更寬的視角

可視角度可達雙178°以上(橫向和縱向)。

5 可靠性更好

DID液晶屏為監控中心、展示中心設計，支持7x24小時連續使用。



6 超薄窄邊設計

DID在擁有大顯示面積的同時，還有超窄拼縫優勢，目前產品已做到拼縫1.8mm,不影響 整體顯示效果。

7 亮度均勻，影像穩定不閃爍

DID LCD每一個點在接收到信號就一直保持那種色彩和亮度，同時DID的120Hz倍頻液晶顯示技術，能有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度。

8 更長使用壽命

DID LCD液晶屏背光源的使用壽命均可達5萬小時以上，這就確保了拼接顯示屏使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性，并且確保顯示屏的使用壽命不低于5萬小時。



大屏拼接系統實現的功能

在同一操作界面下實現視頻AV信號、 VGA信號切換、顯示、控制   功能,可以輸入4路VGA信號 和8路AV視頻信號同時在大屏幕顯示墻上顯示出來。

單屏顯示、共屏顯示、跨屏顯示、任意組合顯示，并且可以實現圖像的分組切換、巡檢、預案顯示等功能，如下圖示

AV視頻信號、VGA信號 可以同時在大屏幕上顯示出來，窗口的位置、大小可以任意組合。

實現任意信號在任意單屏（1×1）、多屏（如1×2、2×1、2×2等）、整屏（3×4）上的顯示，也可以任意大小、任意位置顯示，如單屏顯示數路信號、雙屏顯示三幅以及多幅信號等等，每幅視頻圖像均為實時圖像。

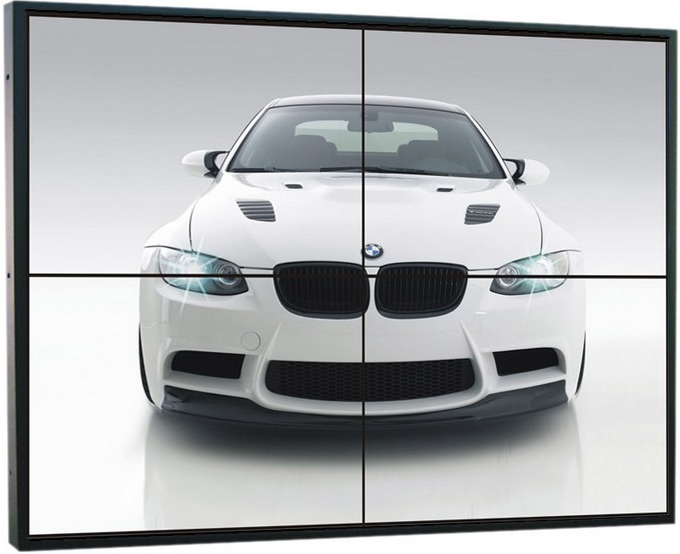

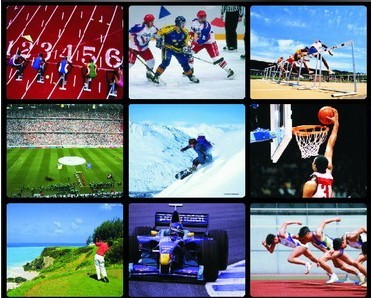

單屏顯示	拼接顯示	任意拼接組合顯示



項目情況：

（1）拼接屏數字展示系統需求分析：

 1、顯示區域為47寸超窄邊3×4 ；整機型號：VS47049-A，拼縫4.9mm；

 2、功能需求：多路網絡攝像頭信號通過視頻解碼器上墻顯示，可以一屏多顯、單屏顯示、多屏顯示及全屏顯示等，每一路監控信號都可以獨立調用；



3、工程包含供貨、運輸、售后服務；

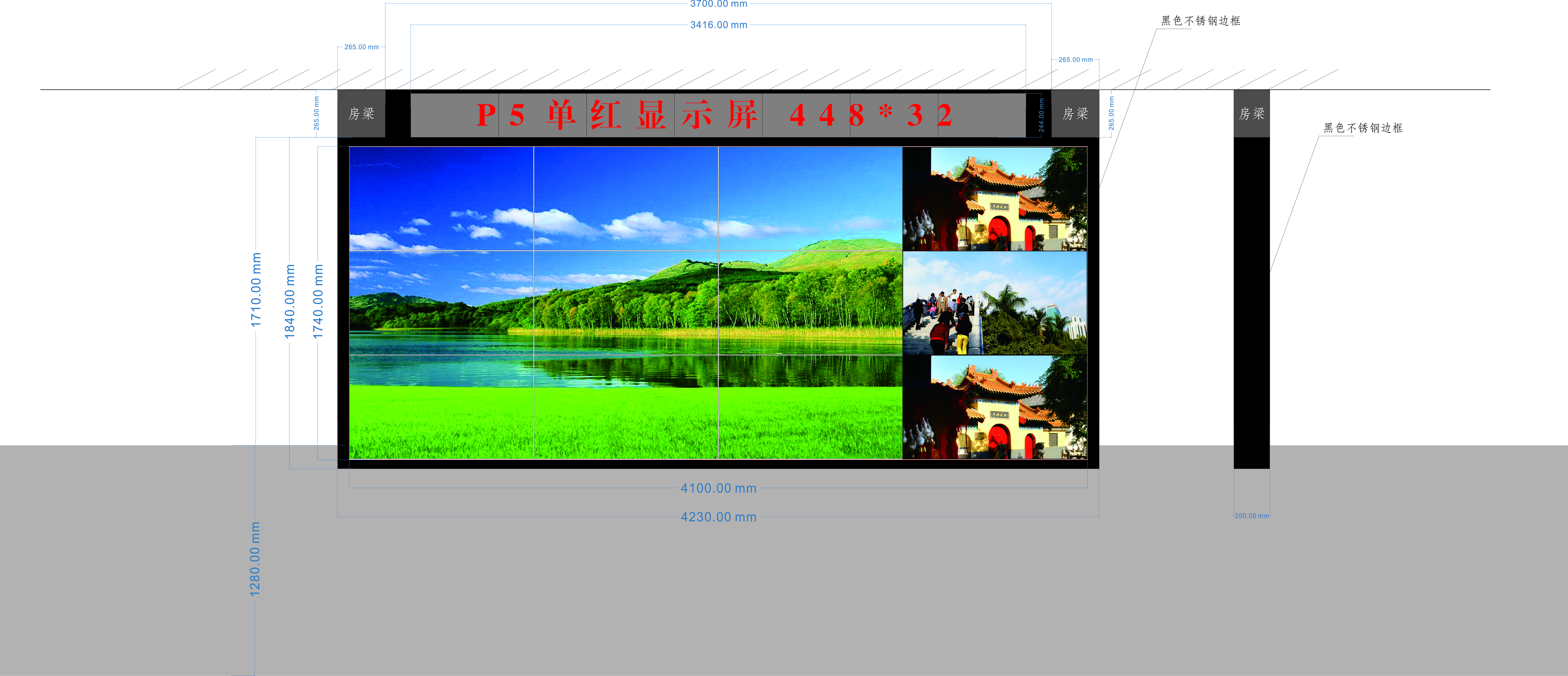

 （2）方案設計效果圖

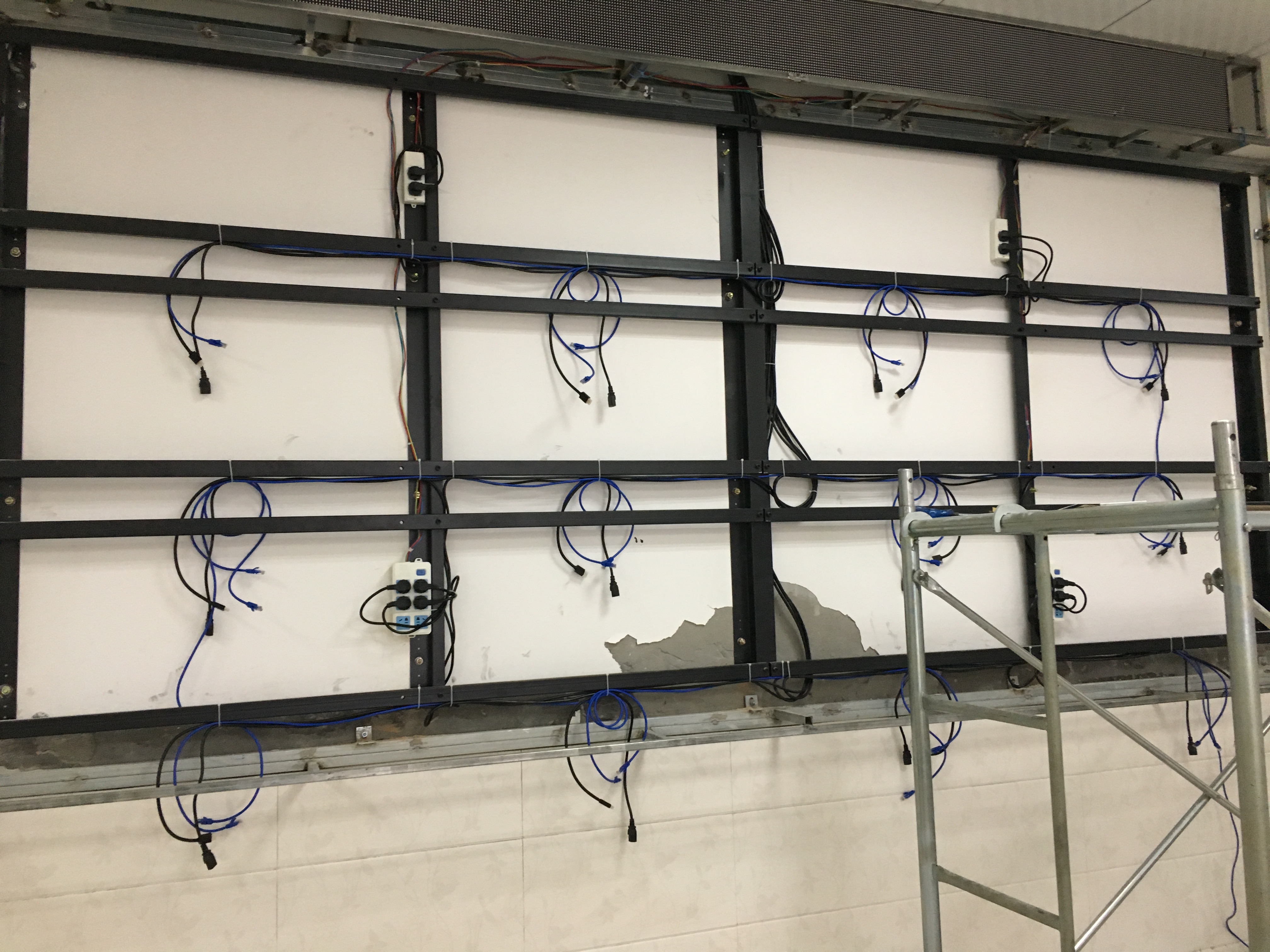

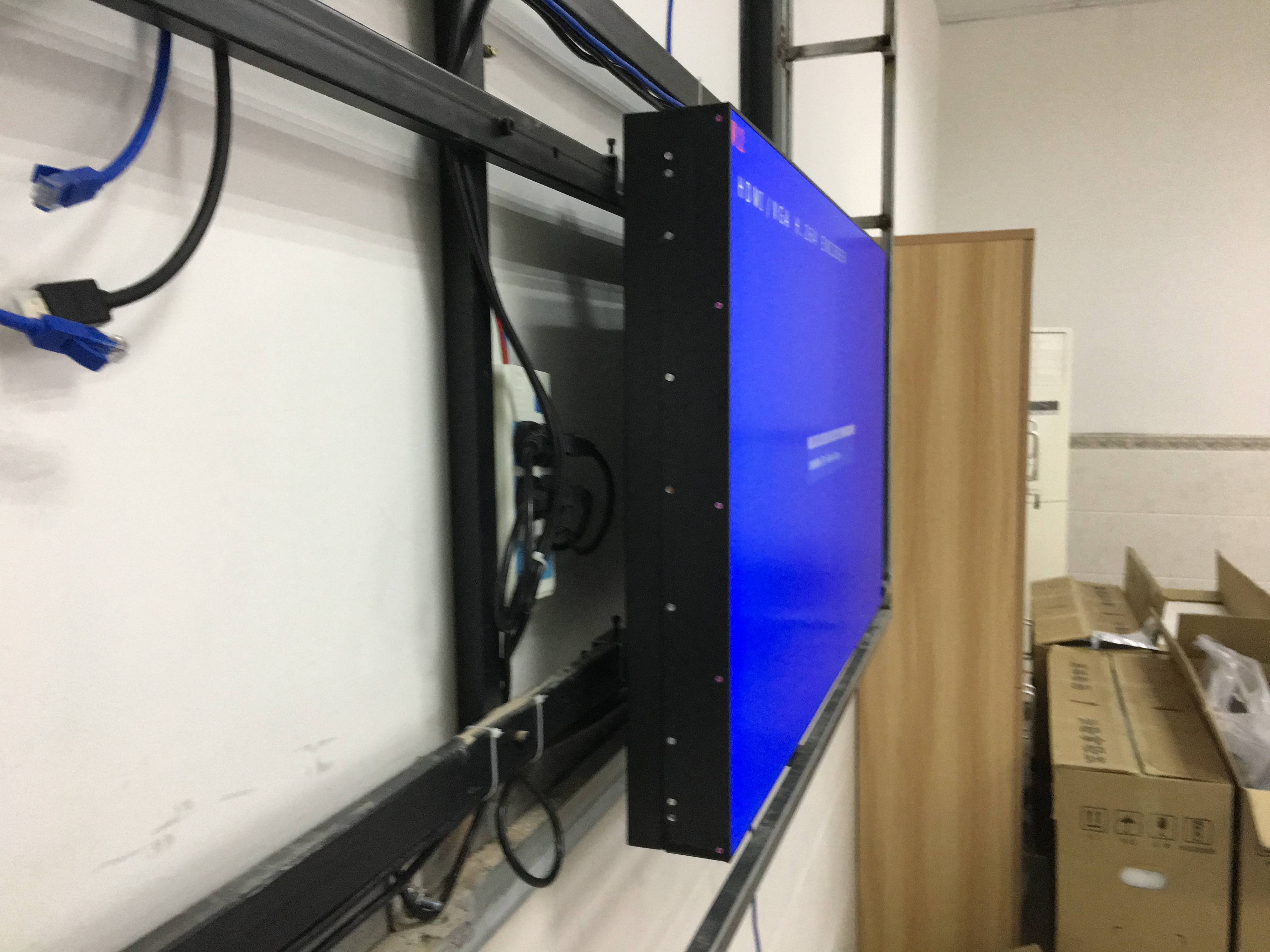

 （3）施工過程（施工周期3天）

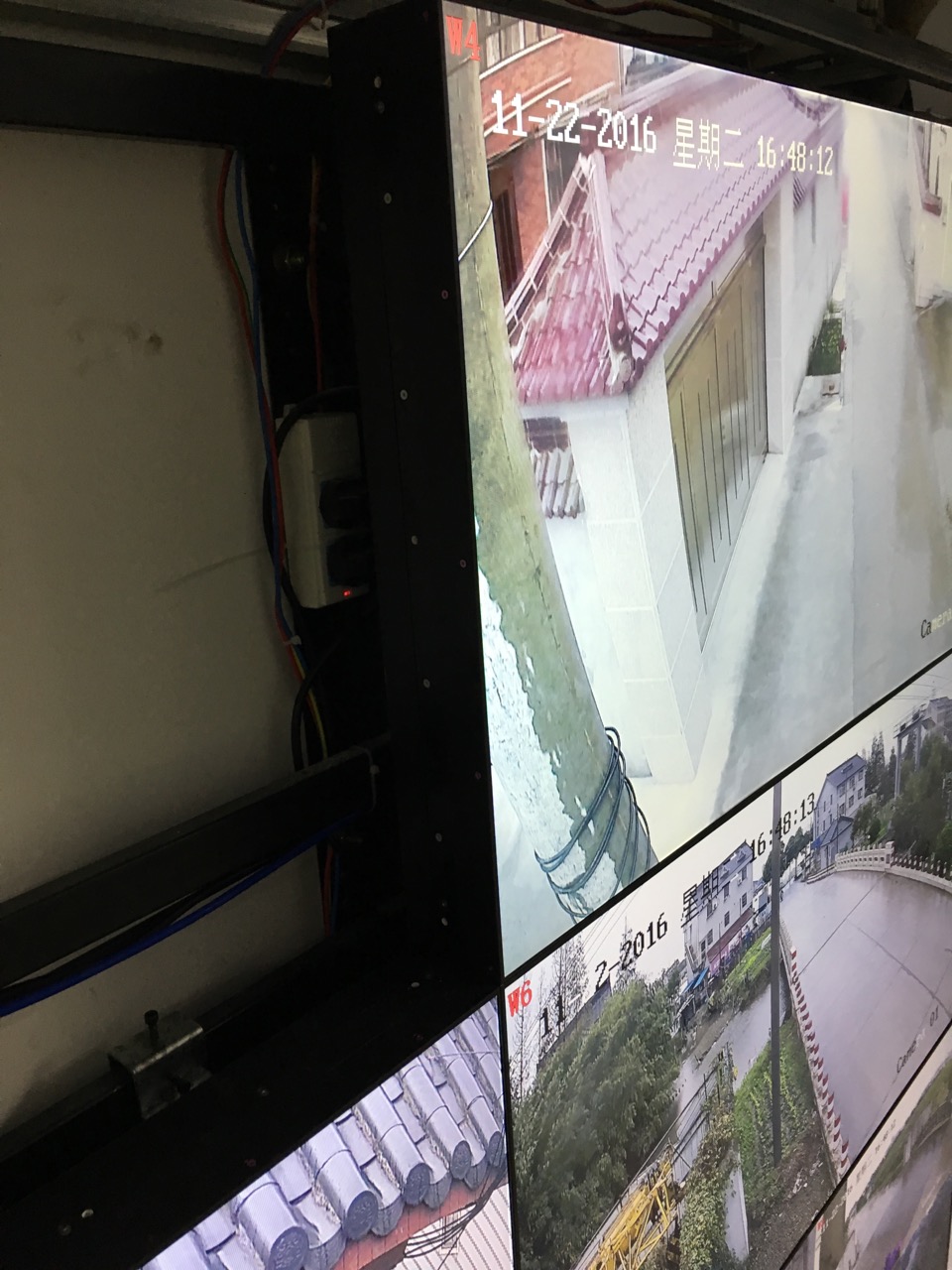

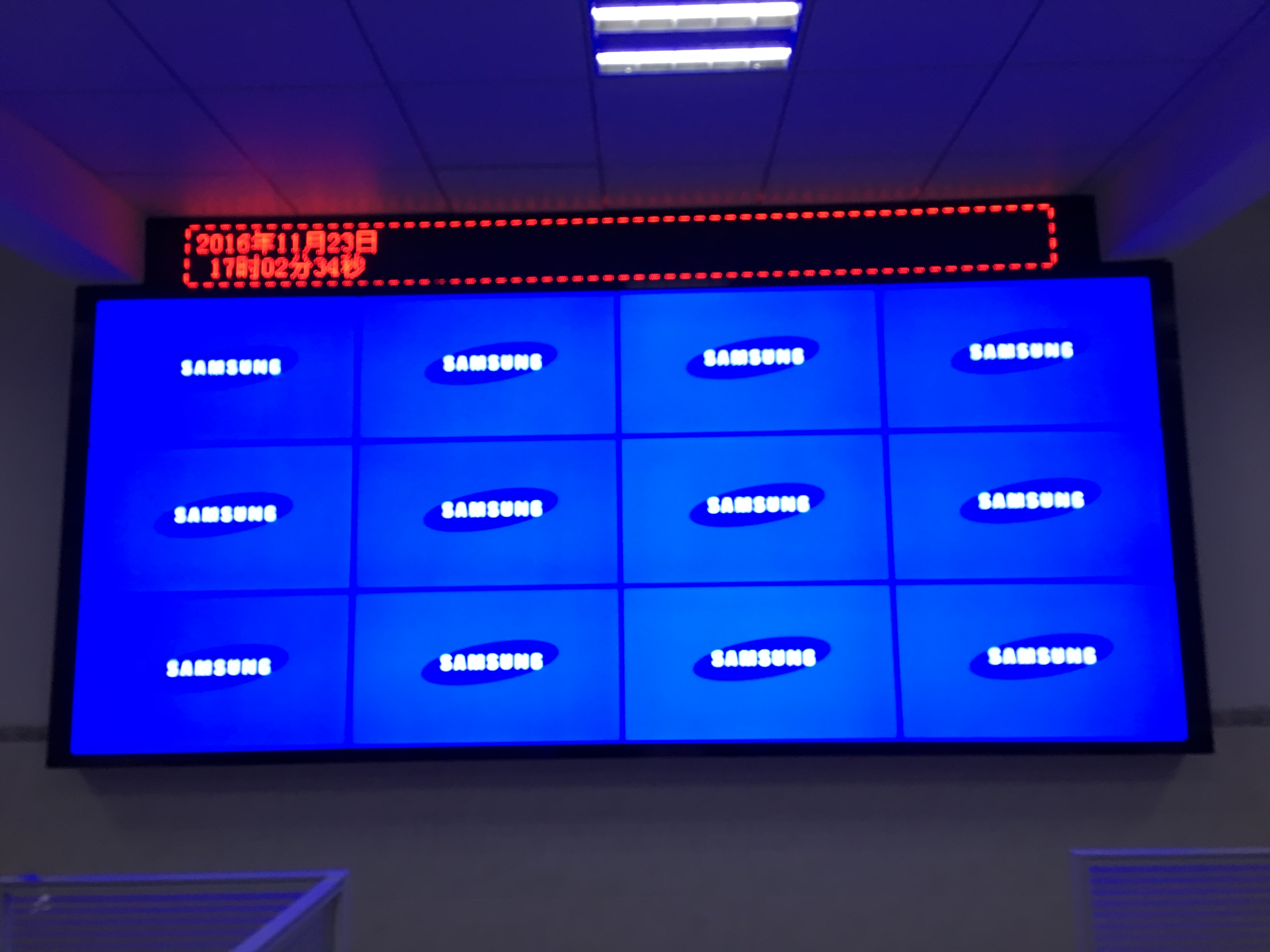

整屏調試階段

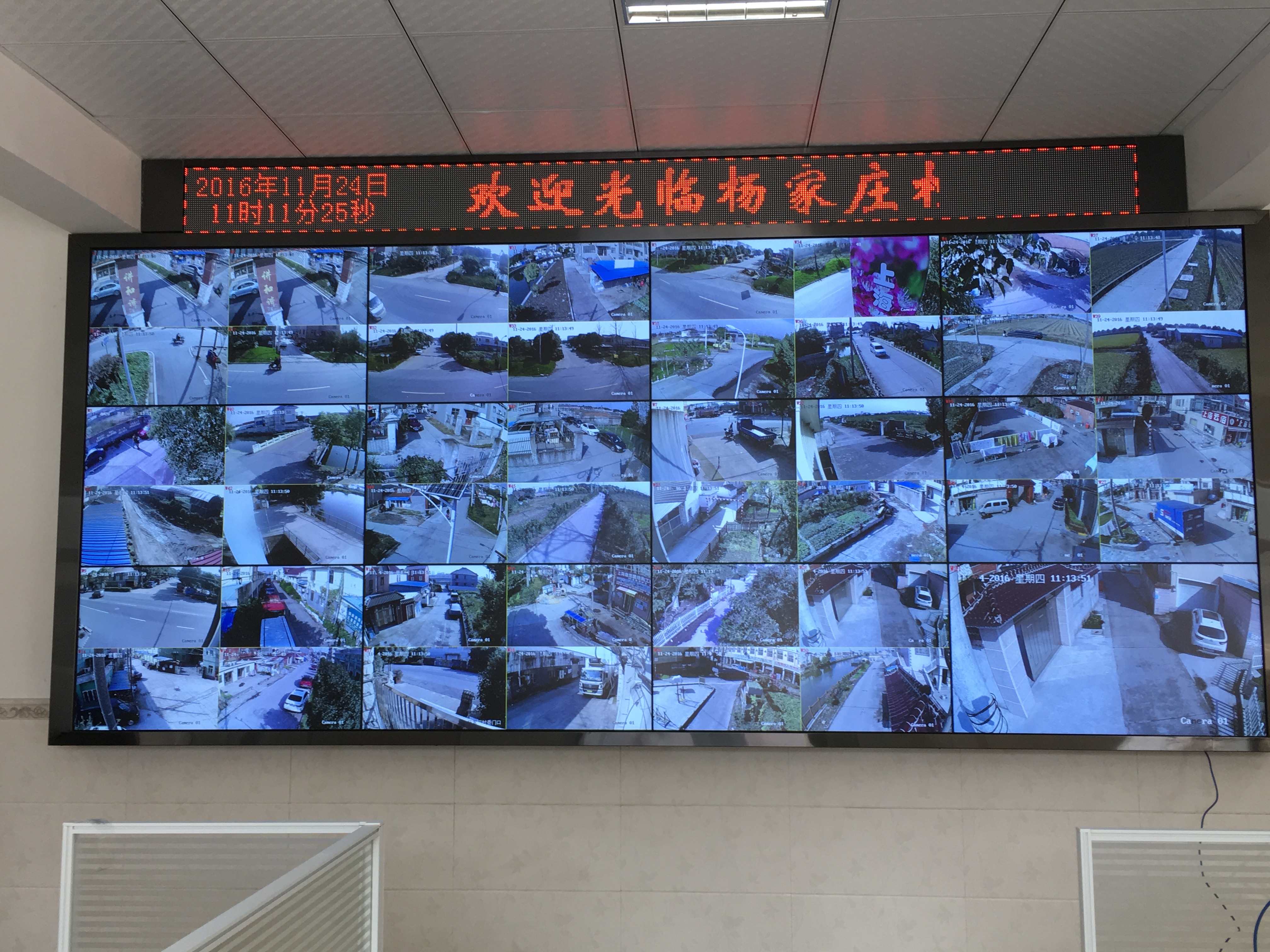

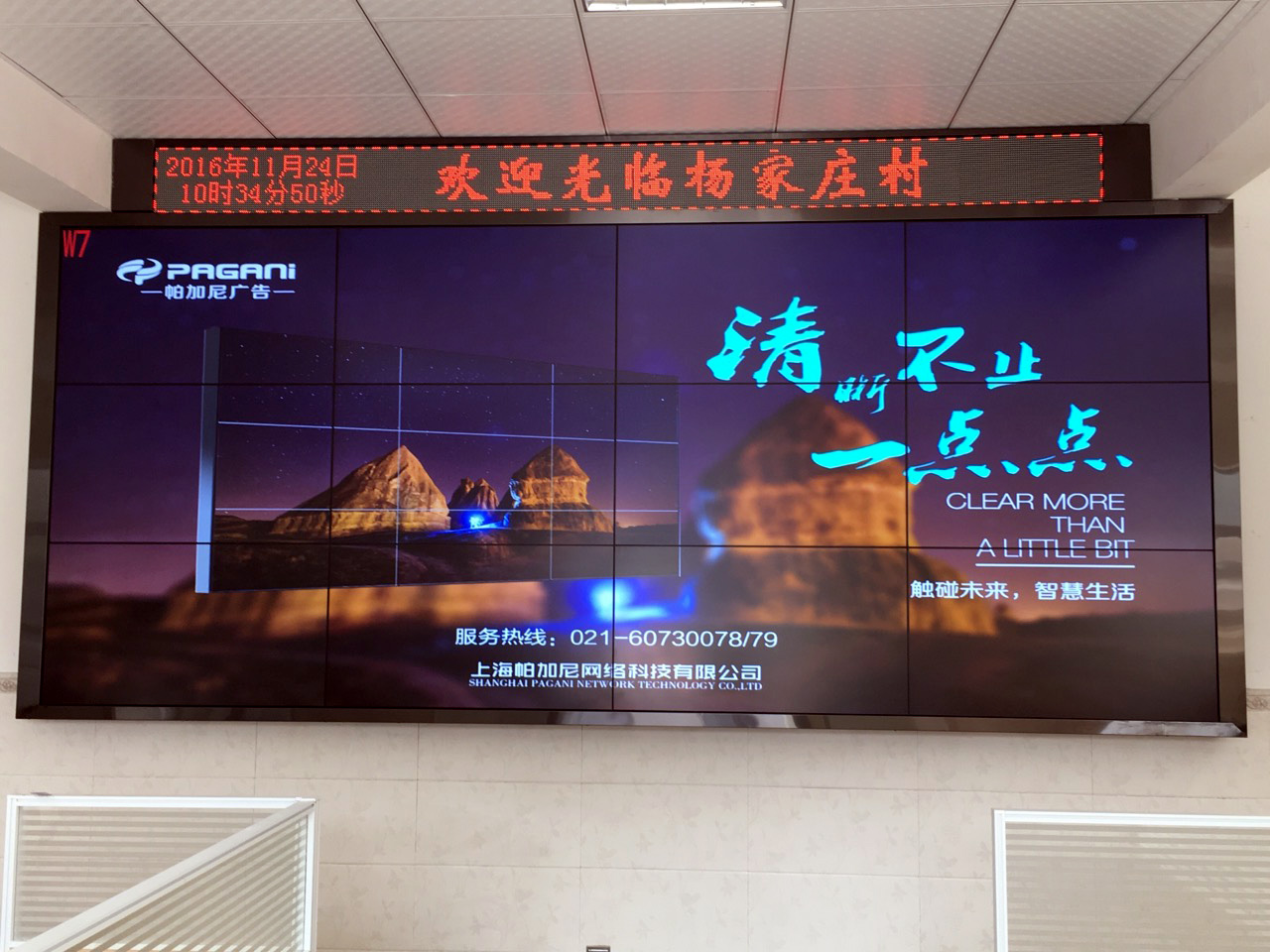

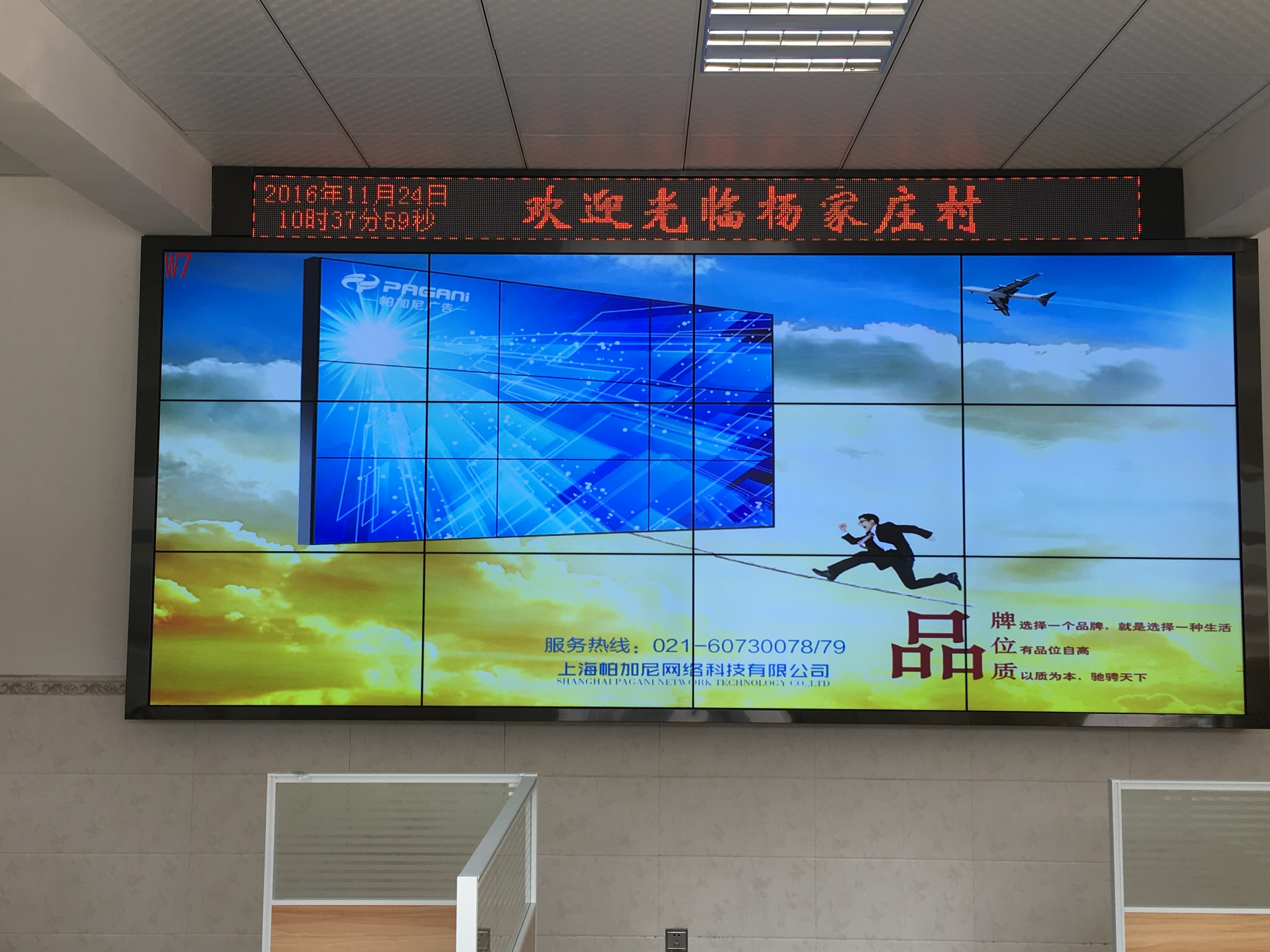

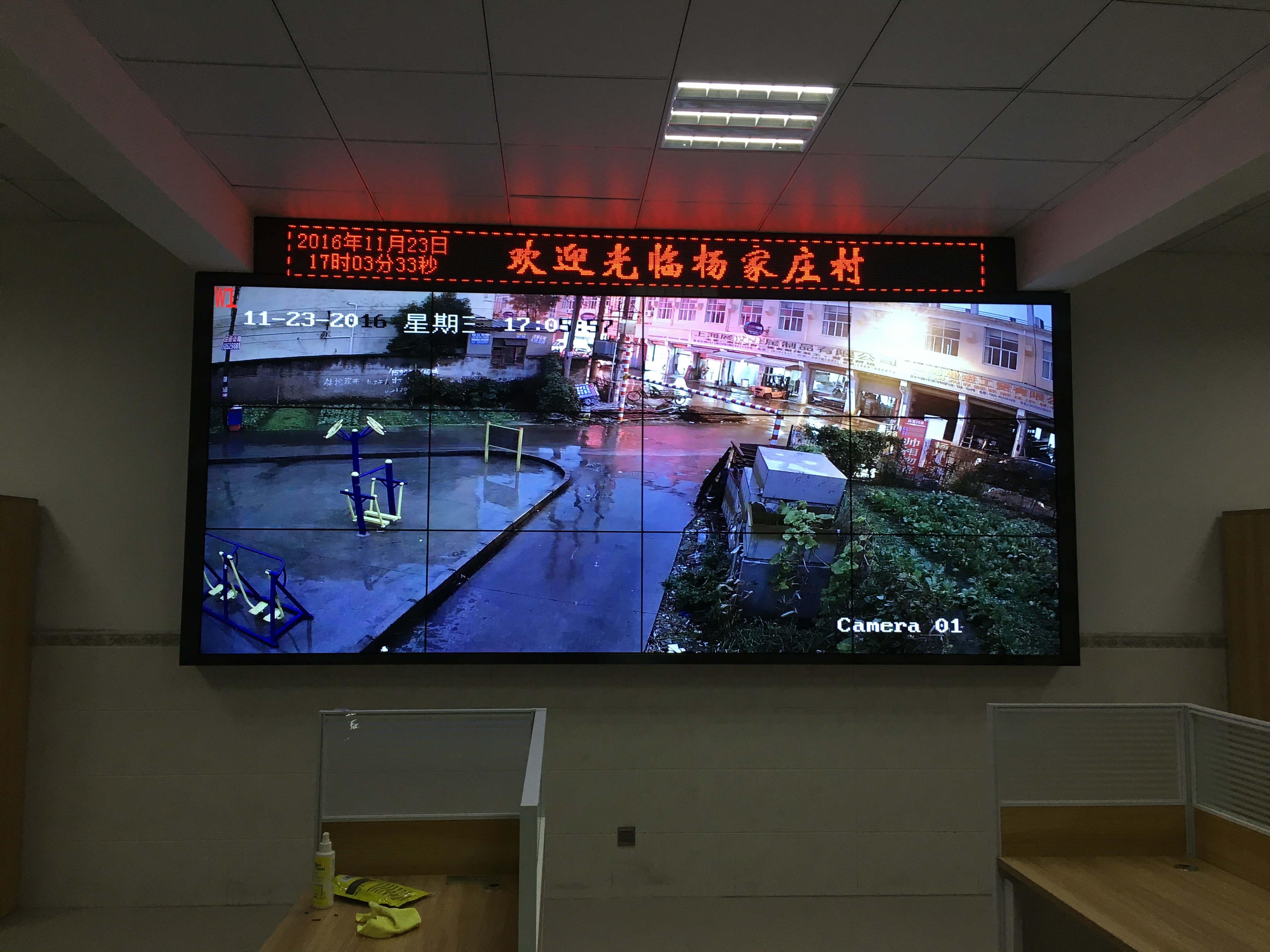

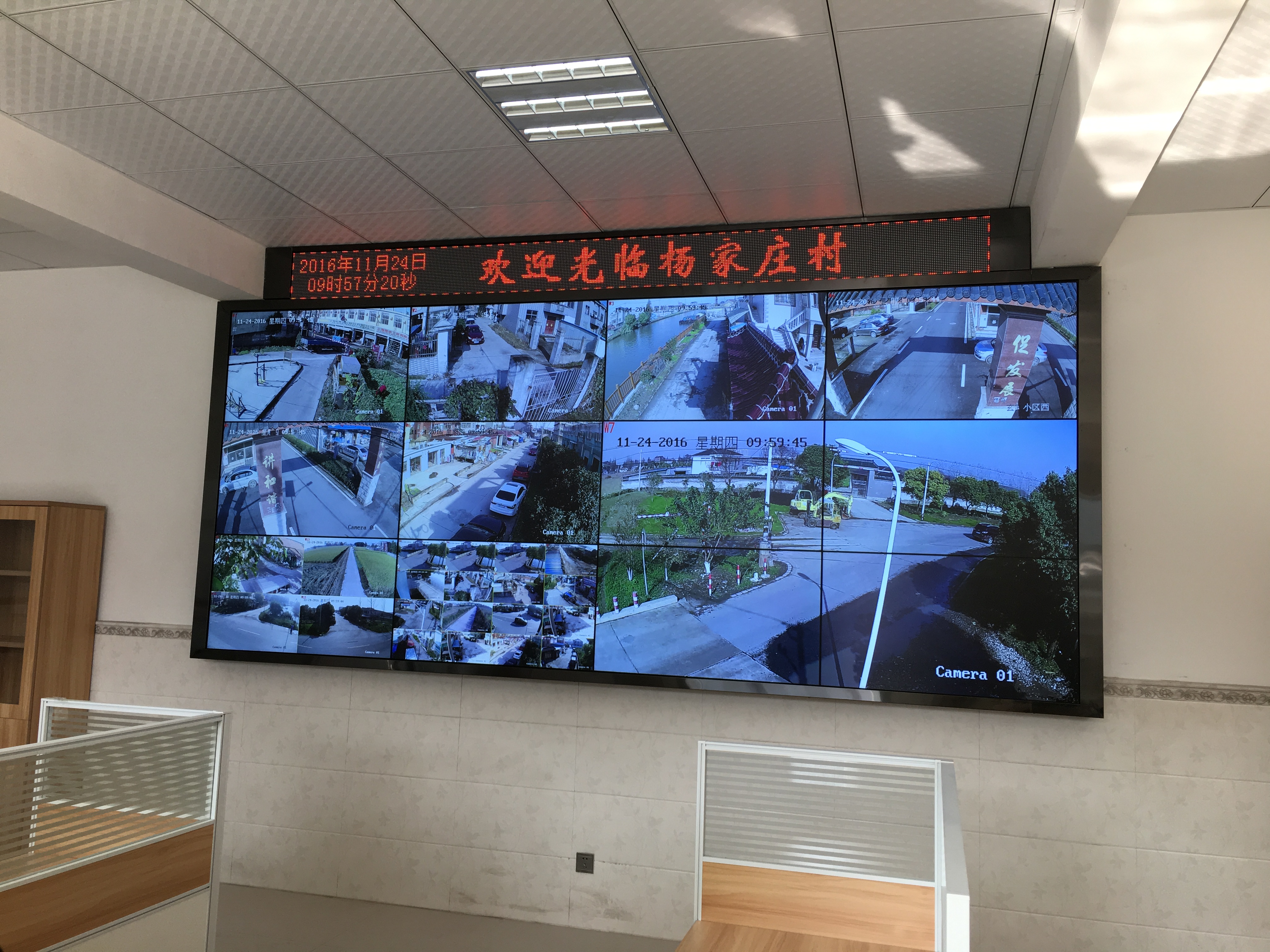

完工效果展示
